Acople de quijada D30L40 para CNC y tornillos de bolas

Name: Acople de quijada D30L40 para CNC y tornillos de bolas
SKU: 38699
Availability: InStock

S/ 42.90 Incluido IGV

Acople de quijada D30L40 de aluminio, flexible y preciso. Ideal para CNC y tornillos de bolas SFU1605, SFU2005, SFU2010. Varias medidas de eje disponibles.

Modelo

Limpiar

Add to compare

Añadir a la lista de deseos

SKU: N/D Categoría: Acoples Etiquetas: acople D30L40, acople de aluminio, acople de eje, acople flexible., acople mordaza, CNC, componentes CNC., nema 23, nema 34, SFU1605, SFU2005, SFU2010, Tornillo de bolas

Descripción

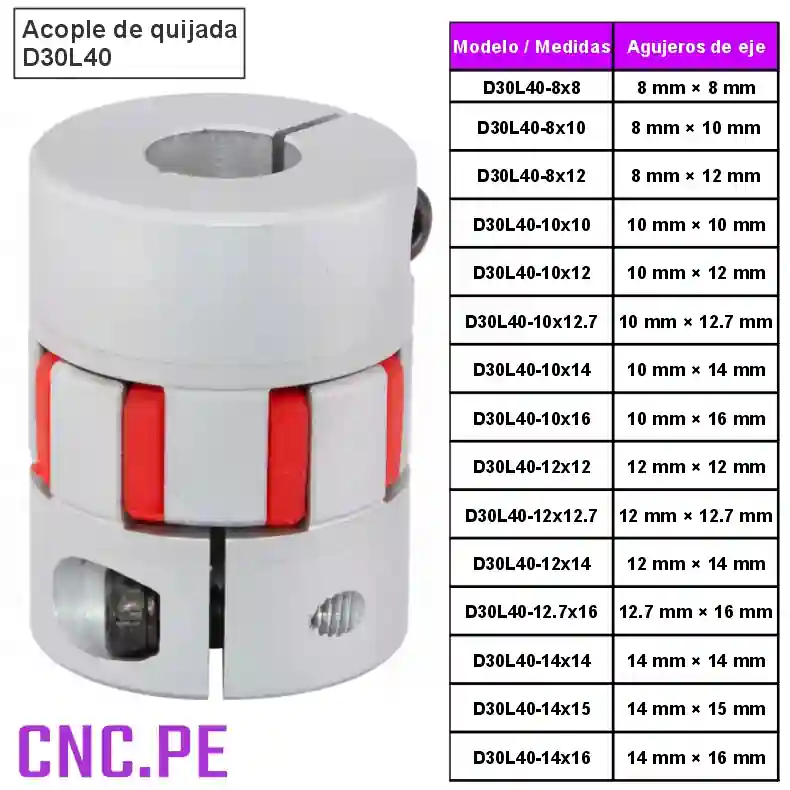

⚙️ Acople de quijada D30L40 para CNC y tornillos de bolas

Acople de quijada D30L40 es un componente mecánico diseñado para transmitir torque entre el eje del motor y el tornillo de bolas o tornillo trapezoidal. Gracias a su estructura de mordaza flexible de aluminio, garantiza una conexión confiable, precisa y con excelente absorción de vibraciones.

Se utiliza ampliamente en máquinas CNC, routers, impresoras 3D, actuadores lineales y equipos automatizados, donde la alineación y el control de movimiento son esenciales. Este tipo de acople es ideal para motores paso a paso Nema 23, Nema 24 y Nema 34, dependiendo del diámetro de los ejes que se deseen acoplar.

El acople de quijada (jaw coupling) consiste en tres partes: dos cubos de aluminio con mordazas enfrentadas y una pieza central elástica (araña o elastómero). Su función es unir dos ejes sin juego mecánico, compensando pequeñas desalineaciones angulares o axiales.
Además, su diseño compacto (30 mm de diámetro × 40 mm de largo) facilita su instalación en espacios reducidos, manteniendo un desempeño estable y duradero.

💡 Características destacadas

🔩 Alta precisión en la transmisión de torque sin holguras.
⚙️ Material resistente: aluminio anodizado ligero y durable.
📏 Dimensiones estándar: Ø30 mm × 40 mm de largo total.
🧲 Compensación de desalineaciones leves entre motor y tornillo.
🔧 Fácil montaje con prisioneros laterales para fijación firme.
🌀 Amortiguación de vibraciones y reducción del ruido mecánico.
🔄 Intercambiable y económico, adaptable a múltiples combinaciones de ejes.

📏 Tabla de especificaciones técnicas

Nº	Modelo / Medidas	Diámetro externo	Largo total	Agujeros de eje	Tipo de sujeción	Ejemplo de uso
1️⃣	D30L40-8×8	30 mm	40 mm	8 mm × 8 mm	Mordaza	Nema 23 grande con SFU1204
2️⃣	D30L40-8×10	30 mm	40 mm	8 mm × 10 mm	Mordaza	Nema 23/24 con SFU1605
3️⃣	D30L40-8×12	30 mm	40 mm	8 mm × 12 mm	Mordaza	Nema 23/24 con SFU2005 o SFU2010
4️⃣	D30L40-10×10	30 mm	40 mm	10 mm × 10 mm	Mordaza	General
5️⃣	D30L40-10×12	30 mm	40 mm	10 mm × 12 mm	Mordaza	CNC intermedio
6️⃣	D30L40-10×12.7	30 mm	40 mm	10 mm × 12.7 mm	Mordaza	Motor 1/2″ con SFU1605
7️⃣	D30L40-10×14	30 mm	40 mm	10 mm × 14 mm	Mordaza	Nema 34 con SFU1605
8️⃣	D30L40-10×16	30 mm	40 mm	10 mm × 16 mm	Mordaza	Motor 10 mm con tornillo TR16
9️⃣	D30L40-12×12	30 mm	40 mm	12 mm × 12 mm	Mordaza	CNC mediano
🔟	D30L40-12×12.7	30 mm	40 mm	12 mm × 12.7 mm	Mordaza	Nema 34 pequeño / motor 1/2″
11️⃣	D30L40-12×14	30 mm	40 mm	12 mm × 14 mm	Mordaza	Nema 34 con SFU2005
12️⃣	D30L40-12.7×16	30 mm	40 mm	12.7 mm × 16 mm	Mordaza	Motor 1/2″ con TR16
13️⃣	D30L40-14×14	30 mm	40 mm	14 mm × 14 mm	Mordaza	Nema 34
14️⃣	D30L40-14×15	30 mm	40 mm	14 mm × 15 mm	Mordaza	CNC robusto
15️⃣	D30L40-14×16	30 mm	40 mm	14 mm × 16 mm	Mordaza	Nema 34 grande / TR16

🧩 Aplicaciones comunes

✅ Máquinas CNC de corte, grabado y fresado.
✅ Actuadores lineales de precisión.
✅ Tornillos de bolas SFU1605, SFU2005 y SFU2010.
✅ Tornillos trapezoidales TR8, TR10, TR12, TR16.
✅ Impresoras 3D y sistemas de automatización ligera.

🛠️ Beneficios clave

🔄 Reduce el desgaste de los ejes.
⚙️ Mejora la transmisión del par de torsión.
📉 Minimiza vibraciones y ruido.
🧰 Facilita el montaje y mantenimiento del sistema.
💪 Garantiza estabilidad en el movimiento lineal.

🚀 Conclusión y llamado a la acción

El acople de quijada D30L40 combina diseño robusto, flexibilidad y precisión, ofreciendo una solución eficaz para el acoplamiento entre motor y tornillo en sistemas CNC o automatizados.
Su variedad de combinaciones de diámetros permite adaptarlo fácilmente a diferentes configuraciones mecánicas.

👉 Optimiza el rendimiento de tu máquina CNC con acoples de quijada D30L40 y asegura un movimiento suave, confiable y sin vibraciones.

Si deseas puedes revisar nuestro amplio catálogo: clic aquí

También te invitamos a seguirnos en la plataforma de tik tok: clic aquí

Asimismo, no olvides visitar y darle like a nuestro fan page: 👉 www.facebook.com/cnc.pe

Información adicional

Modelo

Acople de quijada D30L40 para ejes de 8×8 mm.

Acople de quijada D30L40 para ejes de 8×10 mm.

Acople de quijada D30L40 para ejes de 8×12 mm.

Acople de quijada D30L40 para ejes de 10×10 mm.

Acople de quijada D30L40 para ejes de 10×12 mm.

Acople de quijada D30L40 para ejes de 10×12.7 mm.

Acople de quijada D30L40 para ejes de 10×14 mm.

Acople de quijada D30L40 para ejes de 10×16 mm.

Acople de quijada D30L40 para ejes de 12×12 mm.

Acople de quijada D30L40 para ejes de 12×12.7

Acople de quijada D30L40 para ejes de 12×14 mm.

Acople de quijada D30L40 para ejes de 12.7×16 mm.

Acople de quijada D30L40 para ejes de 14×14 mm.

Acople de quijada D30L40 para ejes de 14×15 mm.

Acople de quijada D30L40 para ejes de 14×16 mm.
